1.3 Beobachtungsmethoden

Quelle: Themenpool §1 — Beobachtungsmethoden · Mitschrift §9.1

Grundproblem: Ein Planet leuchtet nicht selbst, und neben seinem Stern ist er winzig und extrem lichtschwach — als wollte man neben einem Scheinwerfer ein Glühwürmchen erkennen. Deshalb weist man Exoplaneten meist indirekt nach: nicht den Planeten selbst, sondern seine Wirkung auf den Stern. Fortschritte bringt u. a. das James-Webb-Teleskop.

a) Transitmethode

Physikalisches Prinzip — warum man so etwas messen kann. Der Planet umkreist seinen Stern genau aus unserer Blickrichtung. Zieht er vor dem Stern vorbei (Transit), verdeckt seine Scheibe einen winzigen Teil der Sternscheibe — er wirkt wie eine Mini-Sonnenfinsternis. Genau so viel Sternlicht, wie der Planet abdeckt, fehlt → die gemessene Helligkeit sinkt kurz ab. Da der Planet periodisch wiederkehrt, wiederholt sich der Helligkeitseinbruch im Takt der Umlaufzeit → daraus liest man Existenz und Umlaufzeit des Planeten.

✎ Wie groß ist der Helligkeitsabfall? (warum „klein/groß" entscheidet) Verdeckt wird der Anteil Planetenfläche ÷ Sternfläche. Beide sind Kreisscheiben mit Fläche $\propto r^{2}$ , also ist der relative Helligkeitsabfall
$\frac{Δ L}{L} = \frac{r_{Planet}^{2}}{r_{Stern}^{2}} .$
$Δ L \dots$ fehlende Lichtmenge; $L \dots$ volle Sternhelligkeit; $r_{Planet}, r_{Stern} \dots$ Radien. Daran sieht man direkt: Je größer der Planet (großes $r_{Planet}$ ) und je kleiner der Stern (kleines $r_{Stern}$ ), desto tiefer der Einbruch und desto leichter messbar. (Ein Jupiter vor einem kleinen Stern dimmt deutlich mehr als eine Erde vor der Sonne.)

Hauptinstrumente waren die Weltraumteleskope COROT (frühe Mission) und vor allem Kepler.

✎ Größenordnungen und die „Drei-Transite-Regel" (➕). Ein heißer Jupiter vor einem sonnenähnlichen Stern verdunkelt rund $Δ L / L \approx 1 %$ ; eine Erde vor der Sonne nur ~1 : 10 000 ( $10^{- 4}$ ) — daran sieht man, wie viel leichter große Planeten messbar sind. Um einen Kandidaten zu bestätigen, verlangt man üblicherweise die Drei-Transite-Regel: Erst wenn der Helligkeitseinbruch dreimal im gleichen Takt wiederkehrt, gilt die Periodizität (und damit die Umlaufzeit) als gesichert — ein einzelner Einbruch könnte auch eine Sternfleck-Schwankung oder ein anderes Objekt sein.

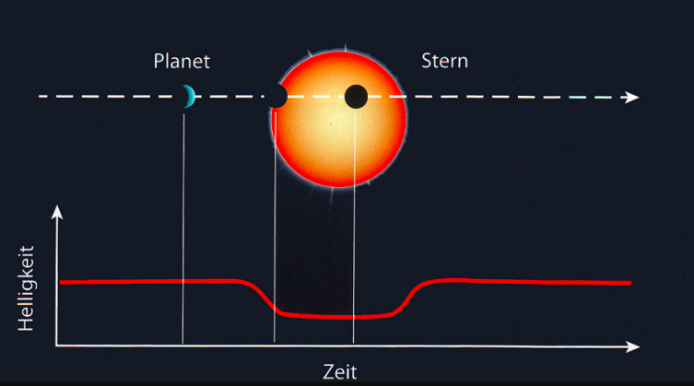

Abbildung: Transitmethode — beim Vorüberzug des Planeten fällt die Helligkeit des Sterns kurz ab (roter Einbruch im Helligkeits-Zeit-Diagramm).

b) Radialgeschwindigkeits-Methode (Doppler-Methode)

Physikalisches Prinzip — warum der Stern überhaupt etwas verrät. Streng genommen kreist nicht der Planet um den Stern, sondern beide um ihren gemeinsamen Massenmittelpunkt (Schwerpunkt). Grund: Die Gravitation wirkt nach „actio = reactio" auf beide Körper. Weil der Stern viel schwerer ist, liegt dieser Punkt dicht am (oder im) Stern — der Stern „wackelt" also leicht auf einer winzigen Kreis-/Ellipsenbahn hin und her.

Dieses Wackeln misst man über den Doppler-Effekt im Sternlicht. Der Effekt entsteht, weil sich beim Bewegen die zu uns ankommenden Lichtwellen stauchen bzw. dehnen:

Stern auf uns zu → Wellen werden gestaucht, Wellenlänge kürzer → Blauverschiebung.
Stern von uns weg → Wellen werden gedehnt, Wellenlänge länger → Rotverschiebung.

✎ Wie groß ist die Verschiebung? Sie ist proportional zur Geschwindigkeit längs der Sichtlinie (Radialgeschwindigkeit $v_{r}$ ):
$\frac{Δ λ}{λ} = \frac{v_{r}}{c} .$
$Δ λ \dots$ Verschiebung der Spektrallinie; $λ \dots$ Ruhewellenlänge; $v_{r} \dots$ Geschwindigkeit auf uns zu/weg; $c \dots$ Lichtgeschwindigkeit. Als Bezugslinien dienen genau bekannte Wasserstoff-Linien — die Balmer-Serie ( $H α, H β, H γ, H δ$ ) im sichtbaren Licht (➕). Sie liegen an exakt bekannten $λ$ ; die periodische Verschiebung dieser Linien hin und her ist das messbare Signal. Je schwerer der Planet, desto stärker das „Wackeln" und desto größer $Δ λ$ — daraus lassen sich Umlaufzeit und (mindestens eine Untergrenze der) Masse des Planeten abschätzen.

Überlagerte Bewegungen (z. B. die des ganzen Sterns um das galaktische Zentrum) sind konstant und werden herausgerechnet.

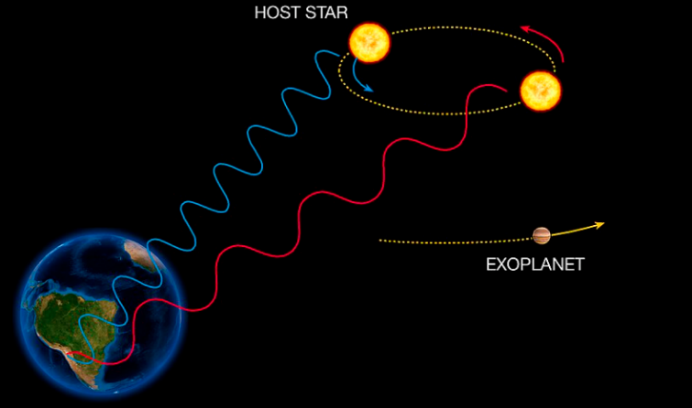

Abbildung: Radialgeschwindigkeits-Methode — Stern und Planet umkreisen den gemeinsamen Massenmittelpunkt; das Sternlicht wird abwechselnd blau- und rotverschoben.

✎ Exkurs — Rotverschiebung und die Expansion des Universums (Hubble-Gesetz). Hier geht es um die Doppler-Rotverschiebung durch das „Wackeln" des Sterns. Auf viel größerer Skala gibt es aber noch eine zweite: Die Spektrallinien fast aller fernen Galaxien sind insgesamt rotverschoben — und zwar umso stärker, je weiter die Galaxie entfernt ist. Hubble (Edwin Hubble, 1929) fand daraus
$v = H_{0} \cdot d$
( $v \dots$ Fluchtgeschwindigkeit der Galaxie; $d \dots$ Entfernung; $H_{0} \dots$ Hubble-Konstante). Schluss: Das Universum dehnt sich aus — die Galaxien fliegen nicht durch einen festen Raum, sondern der Raum selbst dehnt sich (diese Verschiebung heißt genauer kosmologische Rotverschiebung: die Wellenlänge wird mit dem Raum mitgedehnt, kein klassischer Doppler-Effekt). Zeitlich rückwärts gedacht war einst alles in einem Punkt → Urknall. ✎ Noch überraschender: Beobachtungen (Supernovae vom Typ Ia) zeigen, dass diese Expansion sich sogar beschleunigt — die unbekannte Ursache nennt man dunkle Energie (~70 % des Energieinhalts, siehe CERN-Forschungsziele).

c) Gravitationslinsen-Methode

Physikalisches Prinzip — warum ein Stern Licht „bündeln" kann. Nach der Allgemeinen Relativitätstheorie krümmt Masse den Raum, und Licht folgt dieser Krümmung → Masse lenkt Licht ab (siehe Lichtablenkung im Gravitationsfeld). Zieht ein Stern (die „Linse") genau vor einem weiter entfernten Hintergrundstern vorbei, werden dessen sonst an uns vorbeilaufende Lichtstrahlen zu uns hin gebogen und gebündelt → der Hintergrundstern erscheint kurzzeitig heller (Mikrolinsen-Effekt).

Hat der Vordergrundstern einen Planeten, wirkt dessen kleine Zusatzmasse als zweite, winzige Linse → sie erzeugt während des Vorüberzugs eine zusätzliche kurze Helligkeitsspitze oben auf der Hauptkurve. Aus deren Lage und Höhe schließt man auf den Planeten.

Die Methode ist sehr empfindlich (sie funktioniert auch bei lichtschwachen, weit entfernten Systemen), aber eher eine Randerscheinung, weil sich eine solche perfekte Ausrichtung Vordergrund–Hintergrund nicht wiederholt — man kann das Ereignis also nicht erneut vermessen, und die Messung muss extrem genau sein.

✎ Wie selten ist so eine Ausrichtung? (➕) Die nötige Quasi-Deckung zweier Sterne ist extrem unwahrscheinlich — die Wahrscheinlichkeit liegt nur bei $P \approx 0,001$ pro überwachtem Stern. Deshalb beobachtet man Millionen Sterne gleichzeitig (z. B. Richtung galaktisches Zentrum). Physikalisch beruht die Methode direkt auf der Allgemeinen Relativitätstheorie (Lichtablenkung durch Masse). Das Marker-Objekt ist OGLE-2005-BLG-390Lb: der erste auf diese Weise gefundene „kalte" Super-Erde (~5,5 Erdmassen, weit vom Stern, ~50 K) — ein Planet, der mit keiner anderen Methode so leicht zu finden gewesen wäre.

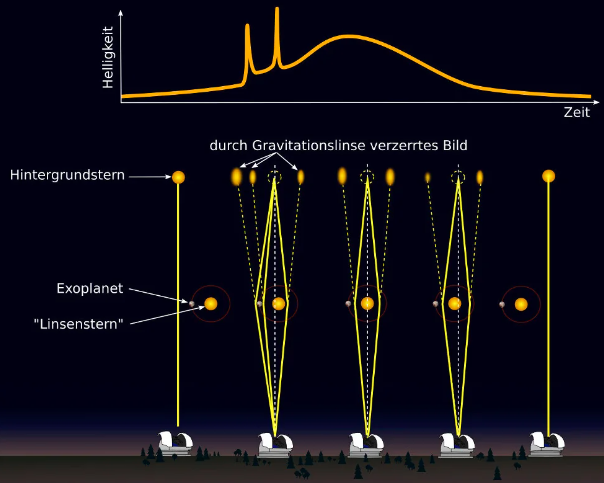

Abbildung: Gravitationslinsen-Methode — der Vordergrundstern verstärkt als Linse das Licht eines Hintergrundsterns; ein Planet erzeugt eine zusätzliche kurze Helligkeitsspitze.

d) Direkte Beobachtung

Physikalisches Prinzip — und warum es so schwer ist. Hier misst man die elektromagnetische Strahlung des Planeten selbst. Das Grundproblem ist der enorme Helligkeitskontrast: Der Stern ist um viele Größenordnungen heller als der Planet daneben — als wollte man neben einem Scheinwerfer ein Glühwürmchen fotografieren. Der Stern überstrahlt den Planeten.

Hilfsmittel: ein Koronograf (blendet gezielt das Sternlicht aus, lässt das Umfeld stehen) und große, ruhige Teleskope wie das James-Webb-Teleskop. Geeignet vor allem für junge, heiße und weit vom Stern entfernte Planeten, und zwar genau aus diesen physikalischen Gründen:

jung & heiß → der Planet glüht noch von seiner Entstehungswärme und strahlt selbst kräftig (vor allem im Infraroten) → besseres Verhältnis Planet zu Stern;
weit entfernt → großer scheinbarer Abstand am Himmel → er lässt sich räumlich vom Stern trennen (verschwindet nicht in dessen Blendlicht).

✎ Wie groß muss der Abstand sein? (Winkeltrennung, ➕) Entscheidend ist die Winkeltrennung — der scheinbare Winkel zwischen Stern und Planet am Himmel. Nur wenn er groß genug ist, kann das Teleskop beide getrennt abbilden statt sie zu einem Lichtfleck zu verschmelzen. In der Praxis braucht der Planet daher einen großen Bahnradius von > 5 AE (Astronomische Einheiten). Das Marker-Objekt ist GQ Lupi b: ein sehr massereiches, junges, direkt abgebildetes Begleitobjekt (an der Grenze Planet/Brauner Zwerg) in ~100 AE Abstand von einem sehr jungen Stern — ein Musterfall für „jung, heiß, weit entfernt".

✎ Warum das James-Webb-Teleskop (JWST) so wichtig ist
Das JWST gilt als Nachfolger des Hubble-Teleskops und ist ein Infrarot-Teleskop mit einem 6,5 m großen Spiegel; seine Instrumente sind bis auf ~7 K über dem absoluten Nullpunkt gekühlt, damit die eigene Wärmestrahlung die Messung nicht stört. Es beobachtet im Infrarot (ca. 0,6–28 µm) — genau dort, wo viele Moleküle ihre „Fingerabdrücke" haben. (NASA Webb FAQ) Das Verfahren heißt Transmissionsspektroskopie: Während eines Transits scheint ein Teil des Sternlichts durch die Atmosphäre des Planeten. Moleküle schlucken dort bestimmte Wellenlängen → der Planet wirkt bei diesen Wellenlängen etwas größer. Aus diesen winzigen Unterschieden liest man die Zusammensetzung der Atmosphäre ab (siehe Spektroskopie). Die nötige Genauigkeit ist enorm — bei erdähnlichen Planeten in der Größenordnung 1 : 1 000 000. ✎ Die Erde als Referenz (➕). Um zu wissen, wonach man sucht, nimmt man das eigene Infrarotspektrum der Erde als Vergleich: Es zeigt die charakteristischen Banden von H₂O, CO₂ und O₃. Ein Exoplanet mit ähnlichem Spektrum wäre ein heißer Kandidat — die Erde ist sozusagen das „bekannte Original", an dem man den fremden Fingerabdruck misst.

Bilanz der Methoden — welche Methode findet wie viel? (➕)

Die vier Methoden sind unterschiedlich ergiebig. Grob (Stand ~2025, von den über 6000 bestätigten Planeten):

Methode	gefundene Planeten	Charakter / Marker-Objekt
Transit	~4000+ (mit Abstand am meisten, >75 %)	empfindlich für große, nahe Planeten · Kepler/COROT
Radialgeschwindigkeit	~1000+	Massenbestimmung · 51 Pegasi b
Microlensing	~200	findet ferne/kühle Planeten · OGLE-2005-BLG-390Lb
Direkte Beobachtung	~70	nur junge, heiße, weite Planeten · GQ Lupi b

Über 90 % aller Exoplaneten stammen aus Transit + Radialgeschwindigkeit zusammen; Microlensing und direkte Beobachtung liefern wenige, aber besondere Objekte (genau die, welche die beiden Hauptmethoden übersehen — „jede Methode hat ihren eigenen blinden Fleck"). Verwaltet werden die Zahlen im NASA Exoplanet Archive.
